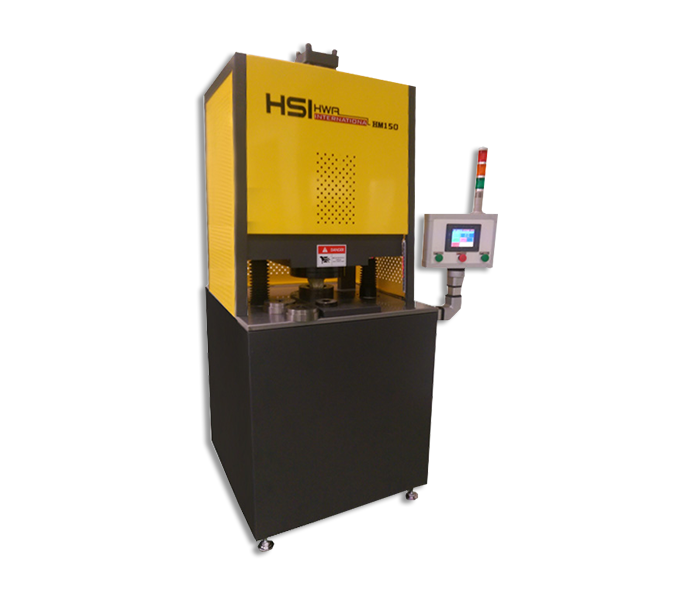

流体抛光机

型号:HM150

类别:镜面化处理设备

173-0769-3270

在线咨询

流體拋光機-突破傳統加工模式以擠壓流動方法,針對異形、不規則表面及內孔或細縫、微孔工件達到鏡面拋光及去毛邊效果。


效果

流醴抛光楼突破傅统加工模式以飘麾流勤方法,针封异形、不规则表面及内孔或隙缝、微孔工件逵到镜面抛光及去毛边效果。

技术

流醴抛光技衔是采用最新研磨抛光工法可依照各球不同技街要求,做细部研磨虚理。亦可依不同材H特性及前制虑理状况逢到镜面抛光最终目槽或解决表面虚理附着困董间题。

使用磨料

Use abrasive

镜面喷射抛光机用钻石磨料

流体抛光机用碳化硅磨料

流体抛光机用钻石磨料

0.png旋转抛光机用磨料




设备加工产品图

Machining workpiece 更多案例>>

机床结构
  • 机床主体

    机床主体主要提供此设备的架构,并顺利完成各种抛光动作

  • 油压系统

    机床以油压为动力采取液压原理通过油压与电气配合完成抛光工作

  • 磨料系统

    在一定的加工范围内,通过不同抛光介质完成抛光工作

  • 电气控制系统

    机床运行时需要在各种指令下才能顺利完成抛光工作

机床规格
机器尺寸机身高度1100mm
機身深度1100mm
開模高度2420mm
合模高度2130mm
最大工作寬度400mm
最大工作高度260mm
機台重量1400kg
油压系统合模缸4 inch
合模壓力1800+ psi
油箱泵浦吐出量11+ lits/min
油壓馬達 5HP
油箱容量120 lits/
油箱重量350kg
油壓缸5 liter
磨料系统磨料缸150mm
磨料缸壓力 200-1450psi
磨料缸容量8 liter
控制系统程式控制系統6 inch color
控制箱400+*400+*100+
恒速控制全自动抛光
时间控制自動設定拋光
双油缸独立控制系统自動增加缸内压力
電壓220/50HZ/3ph


机床功能

● 数控恒速系统

● 磨料移动方向指示

● 自动抛光功能(时开)

● 磨料移动速度指示

● 参数记忆功能

● 磨料防漏系统

● 光线栅栏保护

● 全油压双泵增压系统

● 四缸联动自动控压装置

● 双缸压差自动控压系统

● 机械自动恒温装置

选配装置

★ 磨料缸内置冷却装置

★ 磨料自动进出滑轨装置

★ 工件自动进出滑轨装置
