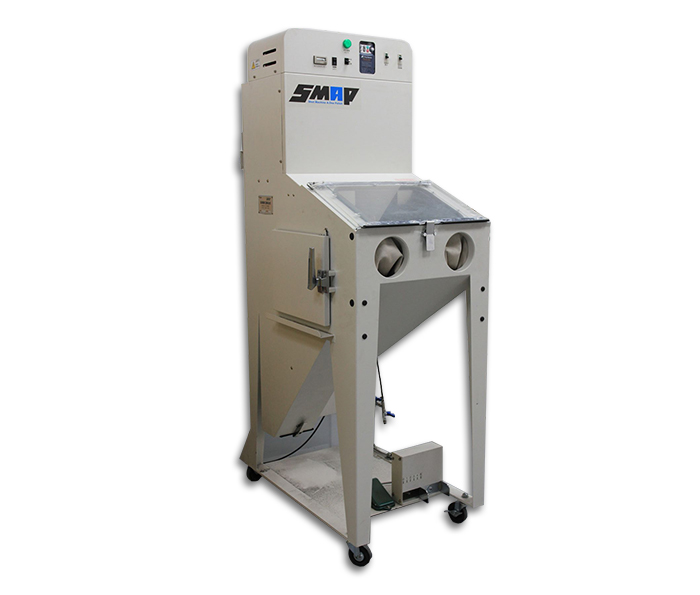

镜面喷射抛光机

型号:SMAP-Ⅱ

类别:镜面化处理设备

173-0769-3270

在线咨询

日本原装进口-镜面喷射抛光机 -Shot Machine A.one Polish以高弹性特殊磨料通过离心力方式与工件滚动接触,可控制工件不变形,面粗度或亮度提升 1~2个等级,去除量1~3um达到镜面效果。


原理

以皮带运输方式,输送磨料进入磨料喷射系统,再通过叶轮离心力甩射磨料,使磨料以滚动方式与抛光工件接触,进而达到抛光效果。

特点

粗磨料可以在十几秒内,针对某个区域提升工件或模具1~2个等级的表面粗糙度且不会变形,大幅度提升高端产品加工品质与效率,满足客人需求。

使用磨料

Use abrasive

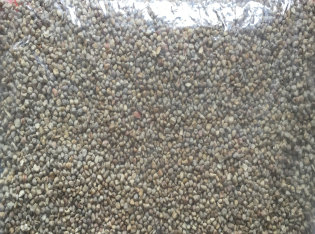

镜面喷射抛光机用钻石磨料

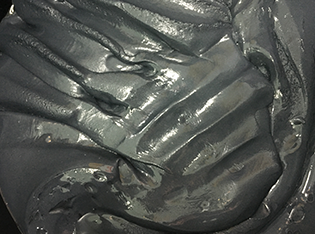

流体抛光机用碳化硅磨料

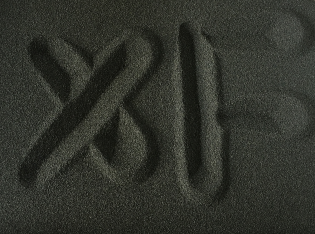

流体抛光机用钻石磨料

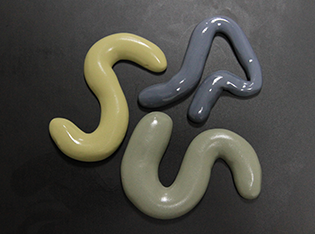

0.png旋转抛光机用磨料




设备加工产品图

Machining workpiece 更多案例>>

机床结构
  • 机床主体

    机床主体主要提供此设备的架构,并顺利完成各种抛光动作

  • 油压系统

    机床以油压为动力采取液压原理通过油压与电气配合完成抛光工作

  • 磨料系统

    在一定的加工范围内,通过不同抛光介质完成抛光工作

  • 电气控制系统

    机床运行时需要在各种指令下才能顺利完成抛光工作

机床规格



SMAP-



1610 mm



525 mm



850 mm

加工尺寸

W200D200T50(mm)



110 KG



象牙白

 输入电源

三相电源 200V7A



主马达   200V/ 400W

输送马达 200V /25W

集尘机     100V/350W



荧光灯   100V/22W×2

      1/8

使用量     100L/MIN(0.6MPA)

安全机能

变压器功能保护

电压不足保护

电压过载保护

电流过载保护

瞬间停电保护

过负荷切断

自己诊断装置

磨料规格

 磨料型号

   橡胶大小mm

 颗粒直径um

   加工目的

  SP-30D

      0.4~0.6

     4~5



 SP-F100D

      0.3~0.5

     0~1

   镜面抛光

 SP-F300D

      0.3~0.5

     0~0.5

  超镜面抛光

机床功能

● 数控恒速系统

● 磨料移动方向指示

● 自动抛光功能(时开)

● 磨料移动速度指示

● 参数记忆功能

● 磨料防漏系统

● 光线栅栏保护

● 全油压双泵增压系统


选配装置

★ 磨料缸内置冷却装置

★ 磨料自动进出滑轨装置

★ 工件自动进出滑轨装置
